HVD series

• Hochspannungsteiler
• Spannungswerte von 4 kV bis 40 kV
• Leistungswerte von 0,5 W bis 6 W
• Erhältlich mit Widerständen von 100 kΩ und 1 TΩ
• Verhältnis-Toleranzen von ±0,1 %, ±0,25 %, ±0,5 %, ±1 %, ±2 %, ±5 %, ±10 % oder ±20 %
• TCR-Werte von ±25 ppm/°C, ±50 ppm/°C, ±100 ppm/°C, ±200 ppm/°C oder >±200 ppm/°C
• Standardmäßig sind Verhältnisse von 1000:1 und 100:1 möglich *
• Ultrahohe Stabilität
• Sehr geringes Rauschen
• VCR bis zu 0,05 ppm/V
• Temperaturbereich von -55 °C bis zu +150 °C

* Kundenspezifische Konfigurationen sind auf Anfrage erhältlich.

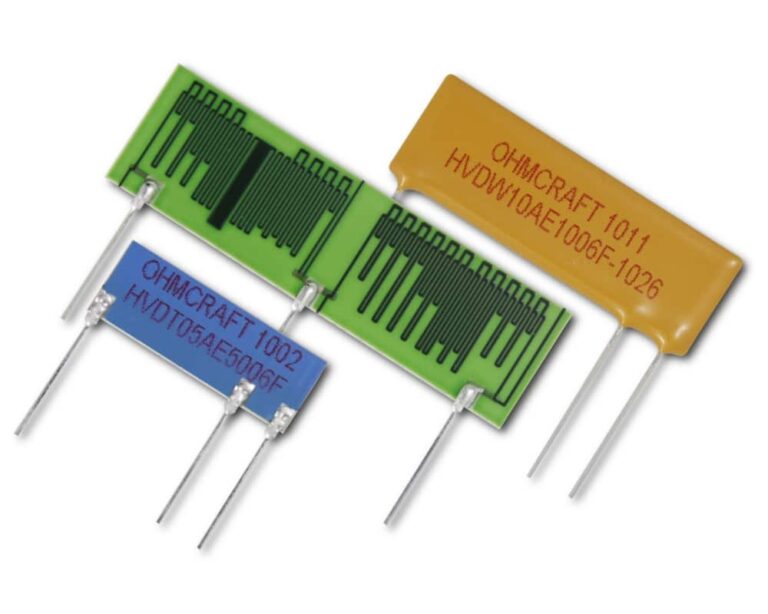

Die HVD-Hochspannungswiderstandsserie von Exxelia Ohmcraft® bietet Spannungswerte von 4 kV bis 40 kV und Leistungswerte von 0,5 W bis 6 W. Diese Hochspannungsteiler sind mit Standardverhältnissen von 1000:1 oder 100:1 und einem Gesamtteilerwiderstand von 100 kΩ bis 1 TΩ erhältlich. Durch den Einsatz der patentierten Micropen®-Präzisionsdrucktechnologie sind sie in der Lage, einen Dickschicht-Durchgangslochwiderstand von höchster Präzision zu liefern. HVD-Widerstände bieten ein sehr geringes Rauschen, eine ultrahohe Stabilität mit Verhältnis-Toleranzen von bis zu ±0,1 %, einen absoluten TCR von nur ±25 ppm/°C und einen VCR von bis zu 0,05 ppm/V. Das Teilerverhältnis der HVD-Serie wird mit der Formel Ratio = (R1+R2)/R2 berechnet. Der Widerstand in der Teilenummer ist der Gesamtwiderstand, d.h. R1 + R2.
