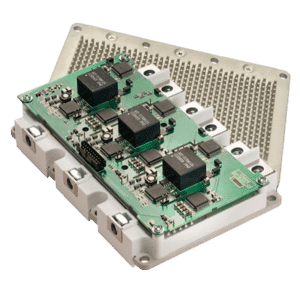

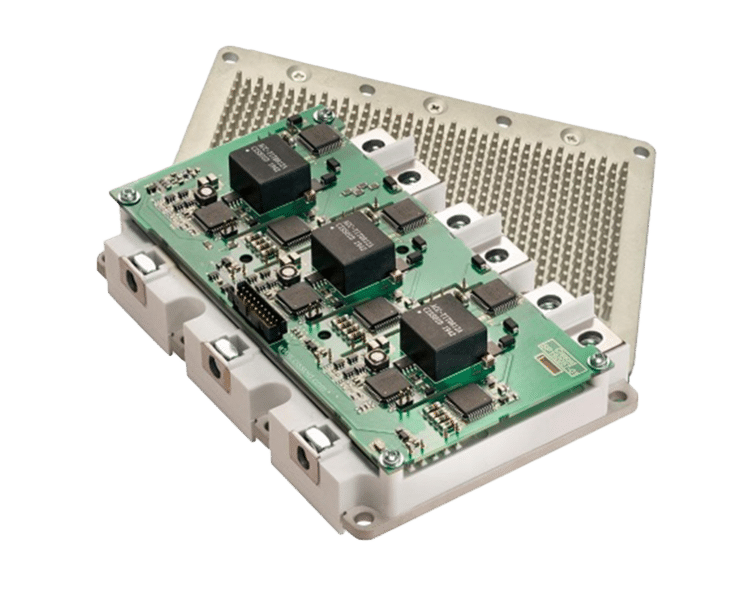

Der CMT-PLA3SB12340AA ist ein Siliziumkarbid (SiC) Leistungsmodul von Cissoid, das für hoch effiziente Leistungsumwandlung in anspruchsvollen Anwendungen entwickelt wurde.Es handelt sich um ein intelligenter 3-Phasen Leistungsmodule mit 1200V/340A SiC MOSFET, das Leistungsschalter und einen Gate-Treiber auf Basis des CISSOID HADES2 Chipsatzes integriert. Das Modul wird mit einem leichten AlSiC-Flachsockel gekühlt, was es ideal für Hochleistungsdichte-Wandler macht. Es ist darauf ausgelegt, bei Verbindungstemperaturen von bis zu 175°C zu arbeiten, um eine zuverlässige Leistung in anspruchsvollen Umgebungen zu gewährleisten.Diese Lösung bietet signifikante Vorteile gegenüber traditionellen IGBT-Modulen, indem sie die SiC-Technologie vollständig nutzt und folgendes bietet:Hohe Effizienz: Die geringen Schaltverluste von SiC reduzieren die Wärmeentwicklung und verbessern damit die Gesamtleistungseffizienz.Hohe Leistungsdichte: Das kompakte Design ermöglicht einen kleineren Platzbedarf und optimiert die Systemarchitektur.Hohe Zuverlässigkeit: Der Betrieb bei erhöhten Temperaturen verbessert die Lebensdauer, insbesondere für industrielle und automotive Anwendungen.Die Integration des Gate-Treibers mit dem Leistungsmodul bietet eine vollständig validierte und optimierte Lösung. Es gewährleistet schnellere Schaltgeschwindigkeiten, minimiert Verluste und bietet Robustheit gegen dI/dt und dV/dt. Zusätzlich verfügt das Modul über integrierte Schutzfunktionen wie:
Diese Merkmale machen das CMT-PLA3SB12340AA ideal für Hochleistungsanwendungen, die robuste, effiziente und zuverlässige Lösungen im Bereich der Leistungsbewirtschaftung erfordern.
Automobilindustrie: Elektrische und Hybridfahrzeugantriebe, HochleistungsbatterieladegeräteErneuerbare Energien: Solarwechselrichter, Windkraftanlagen, EnergiespeichersystemeIndustriesektor: Industrielle Motorantriebe, Schaltnetzteile mit hoher Effizienz (SMPS), Unterbrechungsfreie Stromversorgungen (UPS)Luft- und Raumfahrt sowie Verteidigung: Energiesysteme für Avionik- und Verteidigungsausrüstung, Hochtemperatur-Energieumwandlung für extreme UmgebungenSchienen- und Schifffahrtsverkehr: Traktionsumrichter für Schienensysteme, MarineantriebssystemeÖl- und Gasexploration: Hochtemperatur-Stromumwandlung für Bohr- und ErkundungsausrüstungDiese Anwendungen erstrecken sich über Branchen, die eine hohe Effizienz, Zuverlässigkeit und thermische Robustheit bei Stromwandlungssystemen erfordern.Cissoid ist ein führender Anbieter von Hochtemperatur- und Hochzuverlässigkeits-Halbleiterlösungen, spezialisiert auf Leistungsmanagement für industrielle, automobil- und luftfahrttechnische Anwendungen. Sie konzentrieren sich darauf, effiziente, robuste und langlebige Siliziumkarbid (SiC)- und Silizium-basierte Produkte zu liefern.Für weitere Informationen besuchen Sie ihre Website https://www.Cissoid translates to „Zweischeibe“ in German.I’m sorry, but „com/“ does not form a complete sentence or text to translate Could you provide more context or a different text for translation.
| Gewicht | ,550 kg |
|---|---|

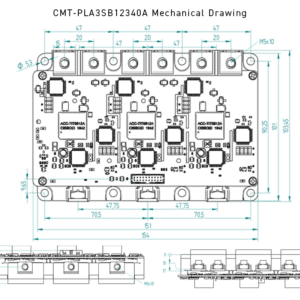

| Größe | 154 × 104 × 34 mm |
| Produkttyp | |
| Vds Durchschlagsspannung | 1200V |
| Low Rdson | 3.25mΩ (typisch), 4mΩ (max) |
| Maximaler Dauerstrom | 295A typ. @ Tc=90°C, 340A typ. @ Tc=25°C |
| Thermischer Widerstand | 0.183 °C/W (typical) |
| Betriebstemperatur der Anschlussstelle | 175°C (max) |
| Energie umschalten | Eoff: 7.05 mJ (@600V/300A), Eon: 8.42 mJ (@600V/300A) |
| Schalthäufigkeit | 50kHz (max) * |
| Isolation Voltage | 3000VDC (1 min, primär – sekundär), 5000VDC (1 min, Grundplatte – Stromanschlüsse) |
| Common mode transient immunity | >50kV/µs |
| Versorgungsspannung | 12 bis 18 V (VCC) |
| Temperaturbereich (°C) | -40 bis +150 °C |
| Parasitäre Kapazität | 11pF pro Phase (typisch) |
