M210 Milliohmmeter von Rhopoint

Beim Milliohmmeter M210, das von Rhopoint Instruments Ltd in Großbritannien hergestellt wird, handelt es sich um ein tragbares digitales Niederohmmessgerät, das für einen Messbereich von 0,001 Ω bis 200 Ω ausgelegt ist. Durch die Verwendung eines Vierleiter-Eingangs wird eine hohe Genauigkeit erzielt, da damit durch die Länge der Messleitungen bedingte Fehler entfallen. Eines der wichtigsten Merkmale des Milliohmmeters ist sein niedriger Prüfstrom (0,005 A). So ist sichergestellt, dass der geprüfte Kontakt nicht durch den Prüfstrom „gelöscht“ wird, was bei Verwendung höherer Prüfströme passieren kann. Dieses „Löschen“ des geprüften Kontakts führt zu falschen Messergebnissen.

• Genauigkeit von ±0,1 % des Bereichs
• Prüfstrom von nur 5 mA
• Bedienung mit einem Tastendruck
• Automatische Bereichserkennung (1,999 Ω, 19,99 Ω und 199,9 Ω)
• Messschritte von 0,001 Ω, 0,01 Ω und 0,1 Ω
• Automatische Abschaltung nach 3 Minuten
• 20 Stunden Dauerbetrieb (mit PP3-Standardbatterie)
• Wird mit einem Set Standardmessleitungen mit Krokodilklemmen geliefert (Art.-Nr. M210/9A)
• Wird vollständig kalibriert mit einem UKAS-Zertifikat für die Kalibrierung geliefert

Zu typischen Anwendungen, bei denen Widerstandsmessungen erforderlich sind, gehören:

• Relais-, Schalter- und Steckerkontakte
• Leiterplatte (Durchkontaktierungen)
• Leiterplatte (Leiterbahnwiderstand)
• Transformator- und Motorwicklungen
• Prüfung von Ringschaltungen
• Schutzleiter-Durchgangsprüfung
• Wickel- und Lötverbindungen
• RFI-Abschirmung und Spulenwiderstand
• Netzwerkverkabelung
• Bindungsprüfung bei Flugzeugen

Das Milliohmmeter M210 wird über eine einzelne 9-V-Batterie mit Strom versorgt (PP3, MN1604 oder gleichwertige Batterie; nicht im Lieferumfang enthalten).

Im Lieferumfang des M210-Gerätes sind folgende Komponenten enthalten:

• Milliohmmeter (Art.-Nr. M210)
• Set Standardmessleitungen mit Krokodilklemmen (Art.-Nr. M210/9A)
• Schützende Tasche (Art.-Nr. M210-100)
• Anleitung
• UKAS-Zertifikat für die Kalibrierung

Außerdem sind das Set M210/9A mit 4-Leiter-Ersatzmessleitungen mit Krokodilklemmen und das Set M210/9B mit Messleitungen mit Prüfspitzen und Federsteckern erhältlich.

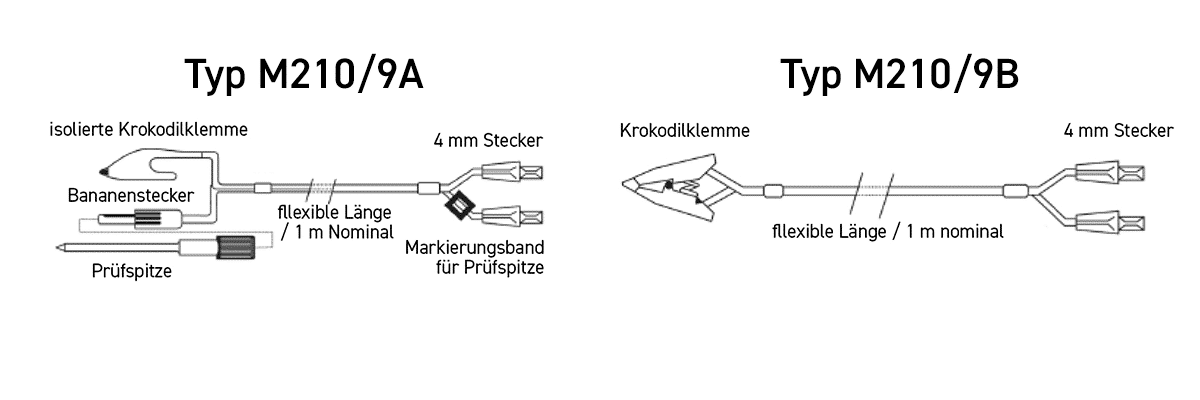

Die Zeichnungen unten zeigen weitere Details zu den beiden verfügbaren Messleitungstypen sowie Anweisungen zu deren Verwendung:
