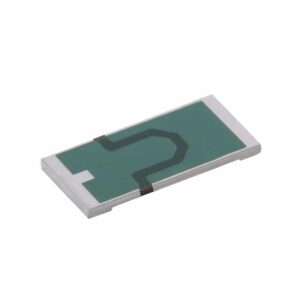

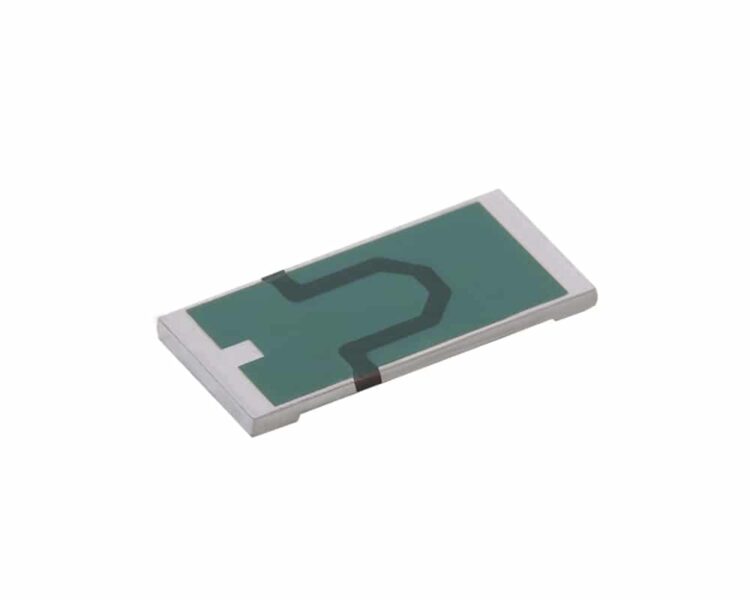

Die CMK-Serie der Präzisionswiderstände für die Strommessung von Isabellenhütte wurde mit dem Ziel entwickelt, ein hervorragendes Preis-Leistungs-Verhältnis zu bieten. Neben einem Widerstandsbereich von 0,01 Ω bis 0,1 Ω weist die Serie einen Temperaturkoeffizienten unter 50 ppm/°C (zwischen +20 °C und +60 °C) über den gesamten Bereich der Widerstandswerte auf sowie Toleranzoptionen ab ±1 % und eine hervorragende Langzeitstabilität. Die CMK-Serie stellt diese Merkmale in der Chip-Größe 1206 bereit.
| Eigenschaft | Wert |
|---|---|
| Widerstandswert | 5 Ω bis 100 kΩ |
| Toleranz | ±0,05 % bis ±1 % |
| TK | ±2,5 ppm/°C oder ±5 ppm/°C (-25 bis +125 °C) |
| Temperaturbereich | -25 °C bis +155 °C |
| Nennleistung (bei +70 °C) | 0,125 W |
| Maximale Spannung | 250 V |

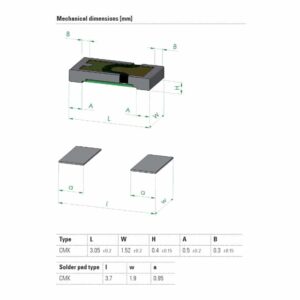

| Größe | 3,05 × 1,52 × 0,4 mm |
|---|---|
| Produkttyp | |
| Gehäuse / Größe | |
| Widerstandswert | 0,01 Ω, 0,015 Ω, 0,02 Ω, 0,025 Ω, 0,03 Ω, 0,033 Ω, 0,05 Ω, 0,062 Ω, 0,1 Ω |
| Minimaler Widerstand | 0,01 Ω |
| Maximaler Widerstand | 0,1 Ω |
| Toleranz | |
| Nennstrom | |
| Nennleistung | |
| Temperaturbereich (°C) | -65 bis +170 °C |
| Serie / Modell |
Der Widerstandswert in Ohm wird durch eine Reihe von 4 Zeichen ausgedrückt, von denen 3 signifikante Ziffern darstellen. R (Ohm) bezeichnet die Position des Dezimalpunkts.
| SKU | Widerstandswert | Toleranz |
|---|---|---|
| Isa CMK-R015-1.0 | 0,015 Ω | ±1 % |
| Isa CMK-R015-5.0 | 0,015 Ω | ±5 % |
| Isa CMK-R010-1.0 | 0,01 Ω | ±1 % |
| Isa CMK-R010-5.0 | 0,01 Ω | ±5 % |
| Isa CMK-R025-1.0 | 0,025 Ω | ±1 % |
| Isa CMK-R020-1.0 | 0,02 Ω | ±1 % |
| Isa CMK-R020-5.0 | 0,02 Ω | ±5 % |
| Isa CMK-R033-1.0 | 0,033 Ω | ±1 % |
| Isa CMK-R033-5.0 | 0,033 Ω | ±5 % |
| Isa CMK-R030-1.0 | 0,03 Ω | ±1 % |
| Isa CMK-R030-5.0 | 0,03 Ω | ±5 % |
| Isa CMK-R050-1.0 | 0,05 Ω | ±1 % |
| Isa CMK-R050-5.0 | 0,05 Ω | ±5 % |
| Isa CMK-R062-1.0 | 0,062 Ω | ±1 % |
| Isa CMK-R062-5.0 | 0,062 Ω | ±5 % |
| Isa CMK-R100-1.0 | 0,1 Ω | ±1 % |
| Isa CMK-R100-5.0 | 0,1 Ω | ±5 % |
