Isabellenhütte ist bekannt als weltweit führender Hersteller von Präzisions- und Strommess-Widerständen und Shunts. Als ihr UK-Vertreiber freuen wir uns, ihre brandneue FMx Widerstandsreihe anzukündigen – 1 bis 6mΩ Widerstände in den kleinsten standardmäßigen Chip-Größen. Für weitere Informationen lesen Sie die vollständige Pressemitteilung unten.
Presseinformation
Isabellenhütte 4 / 2019
D-Dillenburg, 15. Juli 2019
Neue FMx Shunt-Familie: Klein und niederohmig
Isabellenhütte stellt eine neue Palette von 1 bis 6 mOhm Präzisionswiderständen vor.
Isabellenhütte hat eine neue Palette von Präzisionswiderständen in Standardgrößen mit Widerständen von 1 bis 6 mOhm für Anwendungen entwickelt, die kleine und niederohmige Shunts erfordern. In Bezug auf ihre Konstruktion sind die Bauteile auch weniger komplex als die aktuellen ISA-PLAN®-Widerstandsfamilien. Und dennoch bieten sie die gleiche Leistungsqualität: sehr gute Langzeitstabilität, ein niedriger Temperaturkoeffizient und niedrige thermoelektrische Spannungen.
Mit der FMx-Shunt-Familie hat Isabellenhütte nun eine Lücke im Bereich der Standardgrößen für Präzisionswiderstände geschlossen. Mit den bisherigen Produktreihen war es nicht möglich, die üblichen S (2512), P (2010) und K (1206) Standardgrößen im Widerstandsbereich von 5 bis 1 mOhm zu realisieren. Der Impuls für diese neue Entwicklung kam von der steigenden Nachfrage nach diesen Widerständen aus einer breiten Palette von Branchen, einschließlich des Automobilsektors (für Autoladegeräte und Assistenzsysteme) und der Industrie (für BLDC-Antriebseinheiten), aber auch vom Verbrauchermarkt (z. B. für weiße Waren).
Der Entwicklungsansatz
Die für niederohmige Komponenten erforderlichen großen Querschnittsflächen wurden durch eine Änderung in der Konstruktion erreicht, und der Produktionsprozess wurde ebenfalls erheblich vereinfacht. Ein weiterer Meilenstein für die FMx-Shunts war die Entwicklung der NOVENTIN®-Widerstandslegierung, um diese niederohmigen Werte in definierten Größen zu realisieren. Bisher bestanden die ISA-PLAN®-Widerstände (SMx, VMx und CMx) aus einer Sandwich-Konstruktion, bestehend aus einem Substrat – normalerweise Kupfer – einem Kleber und einem Widerstandsfilm aus den Hausmarken-ZERANIN® und MANGANIN®-Widerstandlegierungen, die von Isabellenhütte entwickelt wurden. Das FM im Titel der neuen Reihe steht für „Full Metal“, d. h. die Bauteile werden in der entsprechenden Stärke aus einer vollständig aus dem jeweiligen Widerstandsmaterial bestehenden Metallplatte geformt und direkt auf der Unterseite gelötet. Diese Variante ist aufgrund der großen Querschnittsflächen sehr niederohmig. 1 mOhm wird mit der ZERANIN®-Legierung realisiert, 2 mOhm mit MANGANIN®, und erstmals wird NOVENTIN® in ISA-PLAN®-Produkten für den Widerstandsbereich von 3 bis 6 mOhm verwendet. Das neue Design hat zu einer besonders robusten Konstruktion geführt, die es auch ermöglicht, einige Arbeitsschritte zu eliminieren und die Kosten zu reduzieren. Ein wichtiger Punkt für die Automobilindustrie ist folgender: Die Bauteile bilden einen Lötpunktmenniskus, um die Möglichkeit einer automatisierten Inspektion der Lötstellen zu gewährleisten.
Weniger komplex bei gleichen Qualitätsparametern
Trotz der Reduzierung in der Komplexität bietet die FMx-Reihe immer noch die gleiche hohe Leistungsqualität wie die bestehende hochohmige Produktfamilie. Dies wird durch das hochwertige, massive Widerstandsmaterial, die sehr gute Langzeitstabilität, einen niedrigen Temperaturkoeffizienten und niedrige thermoelektrische Spannungen sichergestellt. All diese Aspekte führen zu einem guten Messwiderstand.
Produktionsstart im letzten Quartal 2020
Beta-Muster der FMx-Reihe befinden sich derzeit in der Produktion. Die Qualifikation gemäß dem AEC-Q200-Standard in der Automobilbranche ist für das zweite Quartal 2020 geplant, und der Produktionsstart ist für das vierte Quartal desselben Jahres vorgesehen.
3,322 Stopps
Bildmaterial:

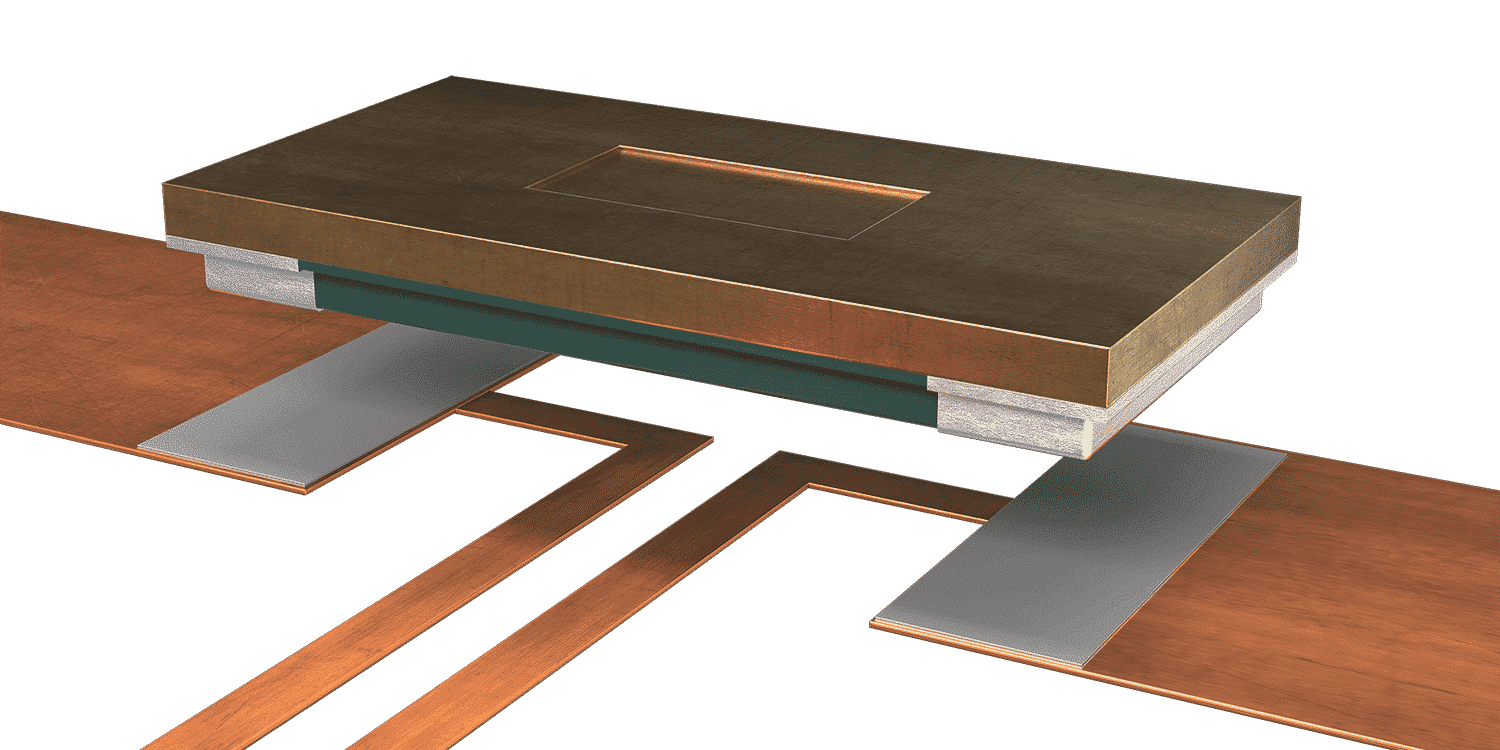

Bildunterschrift: Ein im Bau befindlicher FMx-Shunt: Das Widerstandsmaterial, z. B. NOVENTIN®, besteht aus einer robusten Vollmetallplatte, die direkt mit ihrer Unterseite gelötet wird. Sehr niederohmige Widerstände sind dank der großen Querschnittsflächen erreichbar.
Über Isabellenhütte Heusler
Die Messsysteme von Isabellenhütte Heusler GmbH & Co. KG gehören zu den führenden Technologien im Bereich der strombasierten Strommesssysteme über Schunts.
Isabellenhütte Heusler GmbH & Co. KG wird seit 1827 von der Familie Heusler geführt. Rund 950 Mitarbeiter arbeiten am Unternehmenssitz und Produktionsstandort in Dillenburg (Hessen).
