Vorstellung des neuen ACT001-10E TMR-isolierten Stromsensors von NVE. Dies ist ein hochsensitiver, inline-analoger TMR-Stromsensor für AC- oder DC-Messungen.
Der ACT001-10E ist ein idealer Ersatz für den kürzlich abgekündigten NVE AAV003-10E GMR-Stromsensor.

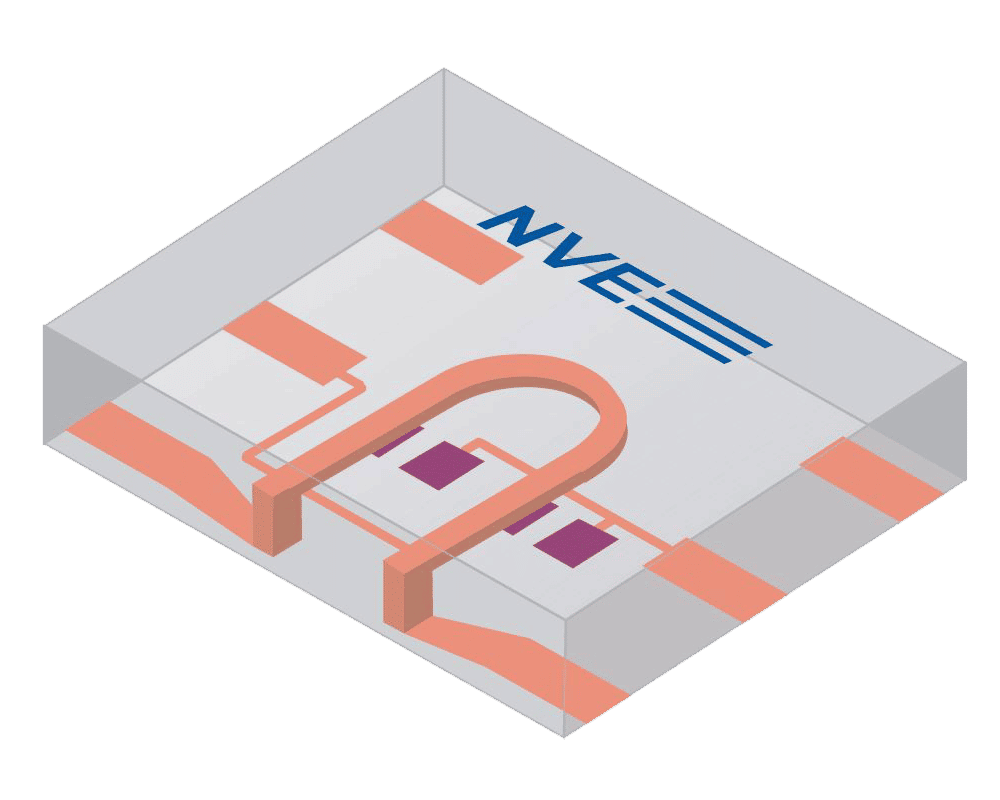

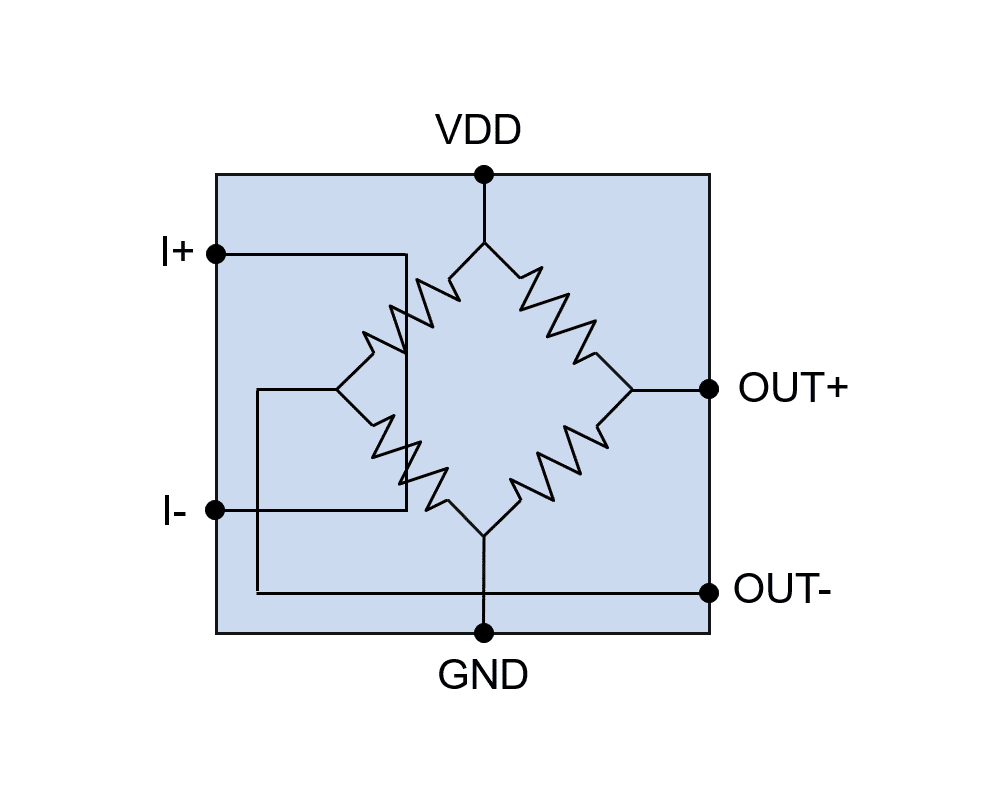

Das Bauteil befindet sich in einem ultraminiaturisierten 2,5 x 2,5 mm DFN6-Gehäuse mit integriertem Stromleiter. Eine Wheatstone-Brückenschaltung liefert eine bipolare differentielle Ausgangsspannung, die proportional zum Stromfluss durch den Stromleiter ist.
Wichtige Spezifikationen des ACT001-10E umfassen:
Typische Anwendungen:
Zum Vergleich dieser beiden Produkte siehe die folgende Tabelle.
| AAV003-10E | ACT001-10E | |
| Gehäuse und Pinbelegung | 2,5 mm DFN6 | 2,5 mm DFN6; Pin-kompatibler Ersatz |
| Brückenwiderstand (min.) | 5,5 kΩ | 10 kΩ |
| Empfindlichkeit (typ.) | 0,08 mV/V-mA | 0,04 mV/V-mA |
| Linearer Bereich | ±80 mA | ±500 mA |
| Brückenspannungsversatz (max.) | ±4 mV/V | ±2 mV/V |
| Brückenversorgungsspannung (max.) | 24 V | 14 V |
| Isolationsspannung | 120 VRMS | 240 VRMS |
| Widerstand des integrierten Stromleiters | 0,35 Ω | 0,65 Ω |
| Betriebstemperatur | −40 bis 85 °C | −40 bis 150 °C |
| Produktionsstatus | Eingestellt | Aktiv |
