Isabellenhütte

  • Isabellenhütte

BVH-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,0003 Ω bis 0,002 Ω
  • Toleranz von ±3,0 % bzw. ±5,0 %
  • TK von < 100 ppm/°C bzw. < 300 ppm/°C
  • Nennleistung von 5 W
  • Temperaturbereich von -55 °C bis +170 °C
  • Konform
  • Isabellenhütte

BVS-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage in Chip-Größe 3920
  • Widerstandsbereich von 0,0002 Ω bis 0,003 Ω
  • Toleranzen von ±1,0 % und ±5,0 %
  • TK-Wert von ±50 ppm/°C
  • Nennleistung von bis zu 12 W (bei 70 °C)
  • Temperaturbereich von -65 °C bis +170 °C
  • Konform
  • Isabellenhütte

FMS-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage in Chip-Größe 2512
  • Widerstandsbereich von 0,0015 Ω bis 0,006 Ω
  • Toleranzen von ±1 % und ±5 %
  • TK von < 50 ppm/°C
  • Nennleistung von bis zu 4 W (bei 70 °C)
  • Temperaturbereich von -65 °C bis +170 °C
  • Konform
  • Isabellenhütte

A-H1-Serie von Isabellenhütte

  • A-H1 Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,001 Ω bis 100 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±30 ppm/°C
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C
  • Konform
  • Isabellenhütte

A-H2-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,001 Ω bis 100 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±30 ppm/°C
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C
  • Konform
  • Isabellenhütte

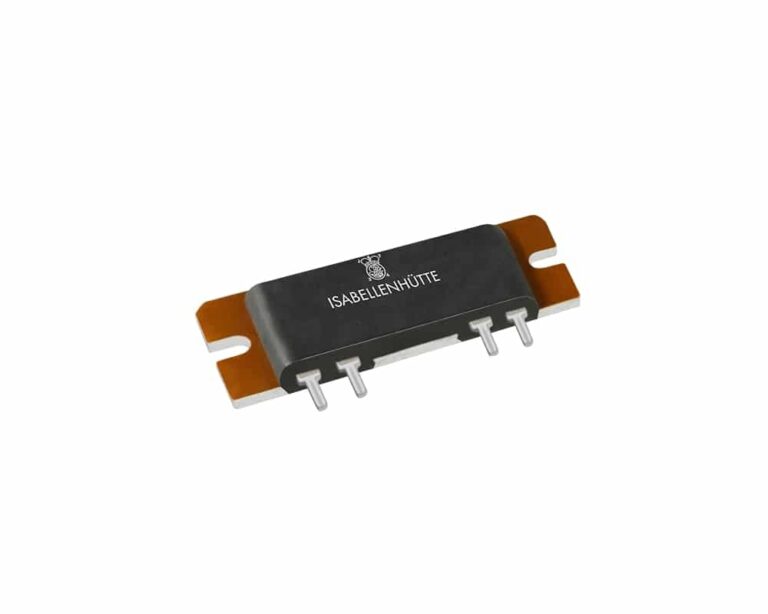

AZ-H1-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,002 Ω bis 5 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±3 ppm/°C bzw. < ±10 ppm/°C (+20 °C bis +60 °C)
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C
  • Konform
  • Isabellenhütte

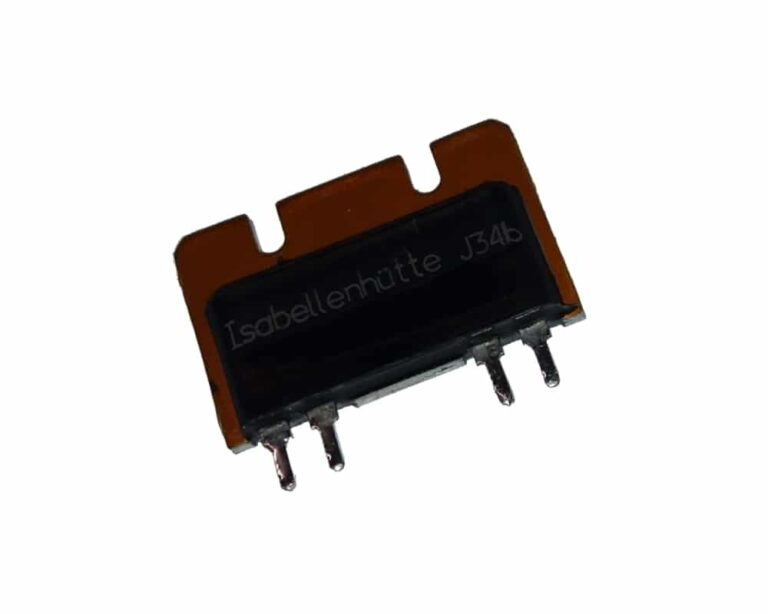

AZ-H2-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,002 Ω bis 1 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±3 ppm/°C bzw. < ±10 ppm/°C (+20 °C bis +60 °C)
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C
  • Konform
  • Isabellenhütte

BAS-Serie von Isabellenhütte

  • Nebenwiderstand
  • Gehäusegröße 8420
  • Widerstandsbereich von 35 µΩ bis 500 µΩ
  • Toleranz von ±5,0 %
  • TK ab < ±50 ppm/°C
  • Nennleistung von 36 W
  • Temperaturbereich von -40 °C bis +170 °C
  • Konform
  • Isabellenhütte

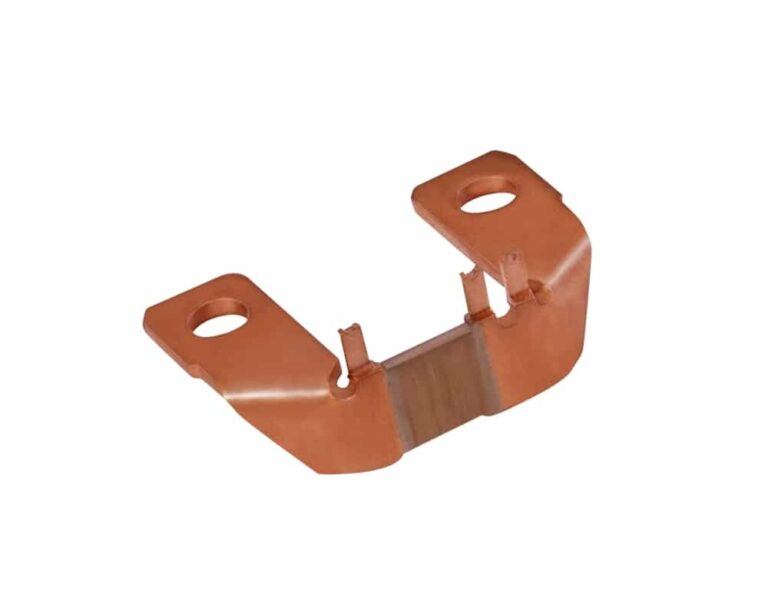

BKW-Serie von Isabellenhütte

  • Strommesswiderstand
  • Oberflächenmontierte Ausführung mit 4 Anschlüssen
  • Widerstandsbereich von 0,0003Ω bis 0,0005Ω
  • Toleranz ±5,0%
  • TCR von <±20 ppm/°C
  • Leistungsaufnahme von 3W
  • Temperaturbereich von -55°C bis +140°C
  • Konform
  • Isabellenhütte

BRS-Serie von Isabellenhütte

  • Strommesswiderstand
  • Chip-Größe 3812
  • Widerstandsbereich von 0,002 Ω bis 0,025 Ω
  • Toleranzen von ±1 %
  • TK ab ±100 ppm/°C
  • Nennleistung von 2 W (bei 120 °C)
  • Temperaturbereich von -55 °C bis +170 °C
  • Konform
  • Isabellenhütte

BVB-Serie von Isabellenhütte

  • Strommesswiderstand
  • Gehäusegröße 2725
  • Widerstandsbereich von 0,0002 Ω bis 0,005 Ω
  • Toleranzen von ±1 % und ±5 %
  • TK von < ±20 ppm/°C bzw. < ±50 ppm/°C
  • Nennleistung von 12 W (bei 70 °C)
  • Temperaturbereich von -65 °C bis +170 °C
  • Konform
  • Isabellenhütte

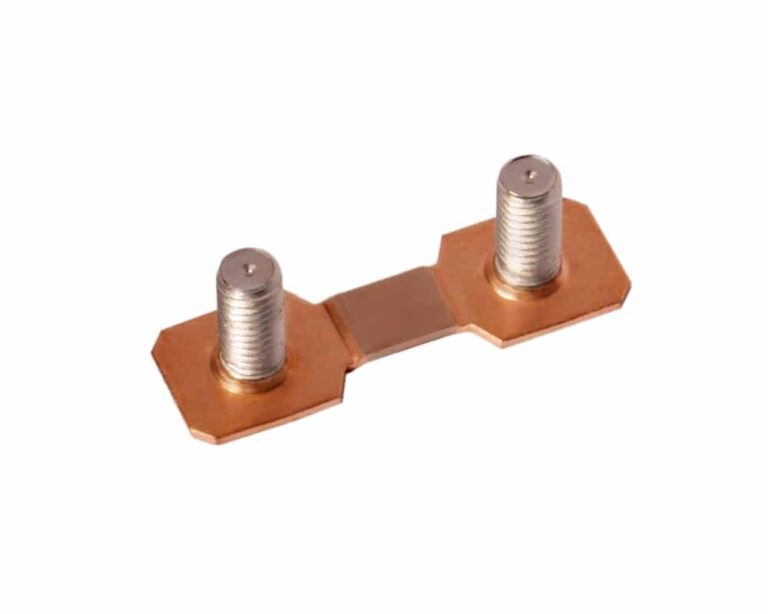

BVD-Serie von Isabellenhütte

  • Strommesswiderstand
  • Widerstandswert von 500 µΩ
  • Toleranz von ±5,0 %
  • TK von < ±50 ppm/K
  • Nennleistung von 3 W
  • Temperaturbereich von -55 °C bis +140 °C
  • Konform
  • Isabellenhütte

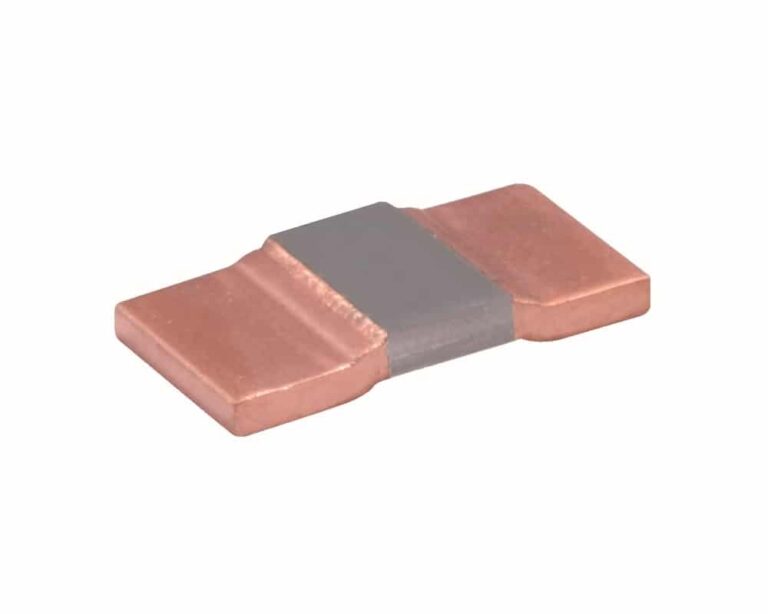

BVE-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage in Gehäusegröße 5930
  • Widerstandsbereich von 0,0001 Ω bis 0,003 Ω
  • Toleranz von ±1,0 % und ±5,0 %
  • TK ab < ±50 ppm/°C
  • Nennleistung von 15 W (bei +70 °C)
  • Temperaturbereich von -55 °C bis +170 °C
  • Konform
  • Isabellenhütte

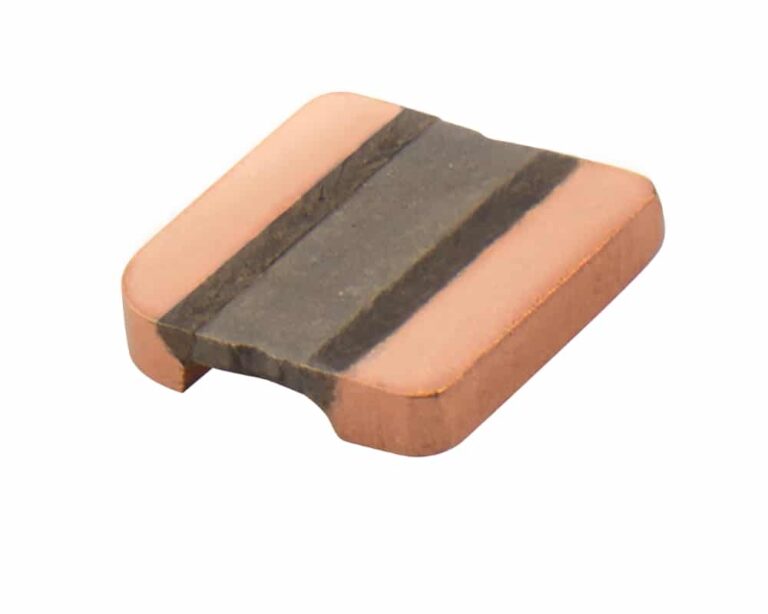

BVF-Serie von Isabellenhütte

  • Strommesswiderstand
  • Widerstandswerte von 0,001 Ω bzw. 0,0015 Ω
  • Toleranzen von ±1,0 % und ±5,0 %
  • TK-Wert von < ±70 ppm/°C
  • Nennleistung von 3 W (bis zu +145 °C)
  • Temperaturbereich von -65 °C bis +175 °C
  • Konform
  • Isabellenhütte

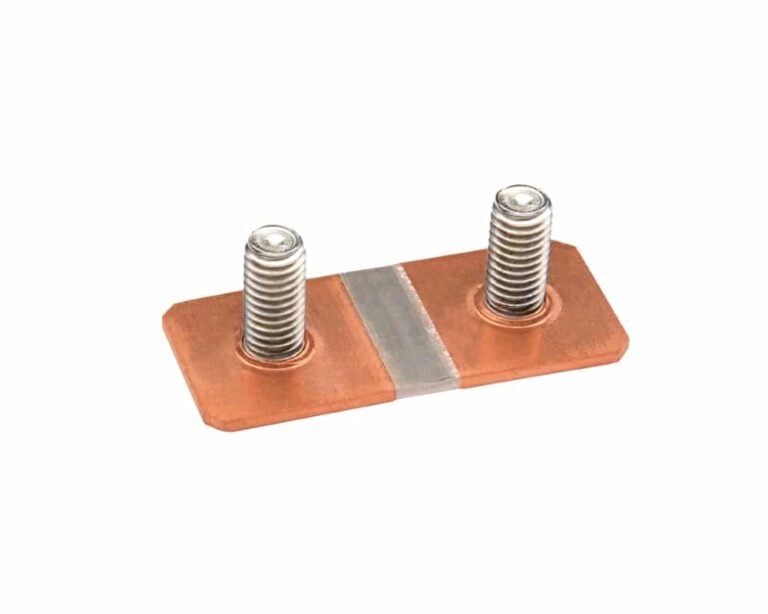

BVM-F-Serie von Isabellenhütte

  • Strommesswiderstand
  • 3 unterschiedliche Ausführungen der Anschlussklemmen
  • Widerstandsbereich von 0,0001 Ω bis 0,0005 Ω
  • Toleranz von ±5,0 %
  • TK-Wert von <50 ppm/°C
  • Nennleistung von 5 W
  • Temperaturbereich von -55 °C bis +140 °C
  • Konform
  • Isabellenhütte

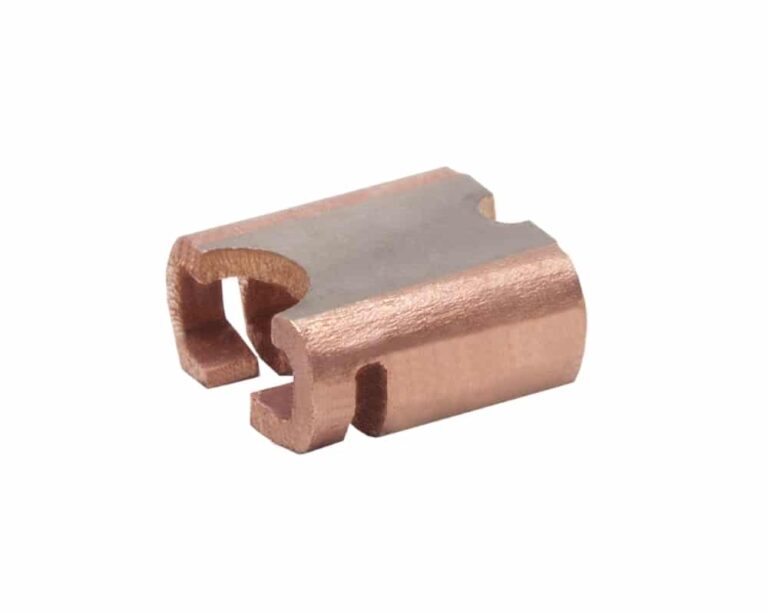

BVN-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage mit 4 Anschlussklemmen in Gehäusegröße 1216
  • Widerstandsbereich von 0,0003 Ω bis 0,003 Ω
  • Toleranz von ±1,0 % bzw. ±5,0 %
  • TK-Wert von < 50 ppm/°C
  • Nennleistung von 10 W (bei +70 °C)
  • Temperaturbereich von -65 °C bis +170 °C
  • Konform

BVH-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,0003 Ω bis 0,002 Ω
  • Toleranz von ±3,0 % bzw. ±5,0 %
  • TK von < 100 ppm/°C bzw. < 300 ppm/°C
  • Nennleistung von 5 W
  • Temperaturbereich von -55 °C bis +170 °C

BVS-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage in Chip-Größe 3920
  • Widerstandsbereich von 0,0002 Ω bis 0,003 Ω
  • Toleranzen von ±1,0 % und ±5,0 %
  • TK-Wert von ±50 ppm/°C
  • Nennleistung von bis zu 12 W (bei 70 °C)
  • Temperaturbereich von -65 °C bis +170 °C

FMS-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage in Chip-Größe 2512
  • Widerstandsbereich von 0,0015 Ω bis 0,006 Ω
  • Toleranzen von ±1 % und ±5 %
  • TK von < 50 ppm/°C
  • Nennleistung von bis zu 4 W (bei 70 °C)
  • Temperaturbereich von -65 °C bis +170 °C

A-H1-Serie von Isabellenhütte

  • A-H1 Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,001 Ω bis 100 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±30 ppm/°C
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C

A-H2-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,001 Ω bis 100 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±30 ppm/°C
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C

AZ-H1-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,002 Ω bis 5 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±3 ppm/°C bzw. < ±10 ppm/°C (+20 °C bis +60 °C)
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C

AZ-H2-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Durchsteckmontage mit 4 Anschlussklemmen
  • Widerstandsbereich von 0,002 Ω bis 1 Ω
  • Toleranz von ±0,1 % bzw. ±1 %
  • TK von < ±3 ppm/°C bzw. < ±10 ppm/°C (+20 °C bis +60 °C)
  • Nennleistung von 10 W auf einem geeigneten Kühlkörper
  • Temperaturbereich von -55 °C bis +140 °C

BAS-Serie von Isabellenhütte

  • Nebenwiderstand
  • Gehäusegröße 8420
  • Widerstandsbereich von 35 µΩ bis 500 µΩ
  • Toleranz von ±5,0 %
  • TK ab < ±50 ppm/°C
  • Nennleistung von 36 W
  • Temperaturbereich von -40 °C bis +170 °C

BKW-Serie von Isabellenhütte

  • Strommesswiderstand
  • Oberflächenmontierte Ausführung mit 4 Anschlüssen
  • Widerstandsbereich von 0,0003Ω bis 0,0005Ω
  • Toleranz ±5,0%
  • TCR von <±20 ppm/°C
  • Leistungsaufnahme von 3W
  • Temperaturbereich von -55°C bis +140°C

BRS-Serie von Isabellenhütte

  • Strommesswiderstand
  • Chip-Größe 3812
  • Widerstandsbereich von 0,002 Ω bis 0,025 Ω
  • Toleranzen von ±1 %
  • TK ab ±100 ppm/°C
  • Nennleistung von 2 W (bei 120 °C)
  • Temperaturbereich von -55 °C bis +170 °C

BVB-Serie von Isabellenhütte

  • Strommesswiderstand
  • Gehäusegröße 2725
  • Widerstandsbereich von 0,0002 Ω bis 0,005 Ω
  • Toleranzen von ±1 % und ±5 %
  • TK von < ±20 ppm/°C bzw. < ±50 ppm/°C
  • Nennleistung von 12 W (bei 70 °C)
  • Temperaturbereich von -65 °C bis +170 °C

BVD-Serie von Isabellenhütte

  • Strommesswiderstand
  • Widerstandswert von 500 µΩ
  • Toleranz von ±5,0 %
  • TK von < ±50 ppm/K
  • Nennleistung von 3 W
  • Temperaturbereich von -55 °C bis +140 °C

BVE-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage in Gehäusegröße 5930
  • Widerstandsbereich von 0,0001 Ω bis 0,003 Ω
  • Toleranz von ±1,0 % und ±5,0 %
  • TK ab < ±50 ppm/°C
  • Nennleistung von 15 W (bei +70 °C)
  • Temperaturbereich von -55 °C bis +170 °C

BVF-Serie von Isabellenhütte

  • Strommesswiderstand
  • Widerstandswerte von 0,001 Ω bzw. 0,0015 Ω
  • Toleranzen von ±1,0 % und ±5,0 %
  • TK-Wert von < ±70 ppm/°C
  • Nennleistung von 3 W (bis zu +145 °C)
  • Temperaturbereich von -65 °C bis +175 °C

BVM-F-Serie von Isabellenhütte

  • Strommesswiderstand
  • 3 unterschiedliche Ausführungen der Anschlussklemmen
  • Widerstandsbereich von 0,0001 Ω bis 0,0005 Ω
  • Toleranz von ±5,0 %
  • TK-Wert von <50 ppm/°C
  • Nennleistung von 5 W
  • Temperaturbereich von -55 °C bis +140 °C

BVN-Serie von Isabellenhütte

  • Strommesswiderstand
  • Ausführung für die Oberflächenmontage mit 4 Anschlussklemmen in Gehäusegröße 1216
  • Widerstandsbereich von 0,0003 Ω bis 0,003 Ω
  • Toleranz von ±1,0 % bzw. ±5,0 %
  • TK-Wert von < 50 ppm/°C
  • Nennleistung von 10 W (bei +70 °C)
  • Temperaturbereich von -65 °C bis +170 °C
Authorised Partner

Unterstützende Herstellerinformationen

Über Isabellenhütte

Unser familiengeführtes Unternehmen zählt zu den bedeutendsten Herstellern von elektrischen Widerstandswerkstoffen und thermoelektrischen Werkstoffen zur Temperaturmessung sowie von passiven Bauelementen für die Automobil-, Elektro- und Elektronikindustrie.

Der Bereich Präzisionsmesstechnik setzt Maßstäbe bei der Messung von Strom, Spannung und Temperatur in PKW und LKW, aber auch in Hybrid- und Elektrofahrzeugen sowie in Industrie- und regenerativen Energieerzeugungssystemen.

Als international anerkannter Spezialist und Technologieführer definieren wir mit unseren innovativen Produkten immer wieder den Stand der Technik und unterstreichen die Technologie- und Innovationskompetenz der Isabellenhütte.

Entscheidende Erfolgskriterien sind die kontinuierliche Entwicklung neuartiger Produkte, Technologien und Fertigungsprozesse sowie die vergleichsweise sehr hohe Fertigungstiefe. Diese erstreckt sich von der Herstellung der Legierung über die Umformtechnik, die Ätz- und Montagetechnik bis hin zum komplexen Prüf- und Verpackungsautomaten.

Die offizielle Website des Unternehmens finden Sie hier: www.isabellenhuette.de/
